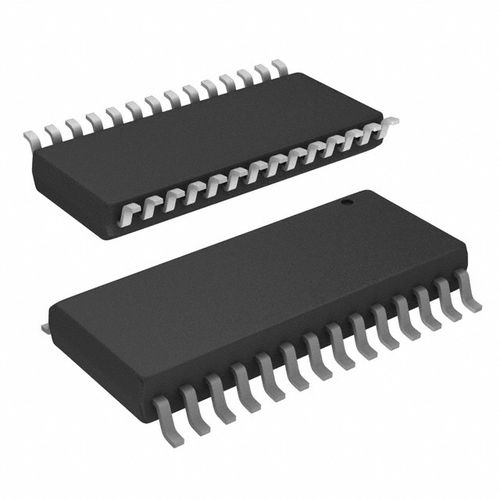

MB89125A是一款由富士通（Fujitsu，后其半导体业务并入Spansion，现属于Cypress，但该型号为较早期产品）设计生产的8位微控制器（单片机）。它属于F²MC-8L系列家族，以其低功耗、高集成度和在消费电子、工业控制等领域的广泛应用而闻名。以下是根据其数据手册文档及市场信息整理的详细资料。

一、 产品核心参数（基于典型数据手册）

MB89125A是一款基于F²MC-8L CPU核心的CMOS微控制器，其主要技术规格包括：

1. CPU核心： F²MC-8L 8位CPU，指令执行速度快。
2. 工作频率： 典型工作频率可达8MHz（具体取决于型号后缀和配置）。
3. 存储器：

• ROM： 通常内嵌32KB的一次性可编程（OTP）ROM或掩模ROM。

• RAM： 集成约1KB的静态RAM（SRAM）。

1. I/O端口： 提供丰富的输入/输出端口，具体数量依封装而定，通常支持多个8位并行I/O口。
2. 定时器/计数器： 集成多个16位定时器/事件计数器，支持输入捕捉、输出比较、PWM生成等功能。
3. 串行通信接口： 通常包含UART（异步串行通信接口），部分型号可能支持I²C或同步串行接口。
4. A/D转换器： 集成一个8位或10位精度的多通道A/D转换器，用于模拟信号采集。
5. 中断系统： 具备多层次中断结构，支持多个内部和外部中断源。
6. 工作电压： 宽电压范围，典型值为2.7V至5.5V，适合电池供电应用。
7. 封装形式： 常见的封装包括塑封SDIP、SOP、QFP等，引脚数如64脚、80脚等。
8. 低功耗模式： 支持STOP（停止）和HALT（暂停）等低功耗模式，有效降低系统功耗。

二、 数据手册（Datasheet）文档资料

MB89125A的官方数据手册是设计应用的核心参考资料，通常包含以下完整章节：

• 产品概述与特性列表
• 引脚配置与功能说明
• 内部框图与存储器映射
• 中央处理单元（CPU）架构详解
• 各功能模块（I/O、定时器、串口、A/D等）的详细操作时序、控制寄存器定义及编程指南
• 电气特性（绝对最大额定值、直流/交流特性）
• 时序图与波形参数
• 封装尺寸与外形图

获取途径：由于该型号已不是最前沿产品，官方最新资料可能较难直接获取。建议通过以下方式寻找：
1. 元器件分销商网站： 如Digi-Key、Mouser、Arrow、Avnet等，在产品页面常提供数据手册链接。
2. 半导体资料归档网站： 如Alldatasheet、Datasheet Archive等。
3. 专业电子论坛与社区： 工程师间可能会共享历史资料。

三、 货源信息（截至2020年/现状）

MB89125A作为一款经典但已逐步进入生命末期的微控制器，其货源情况在2020年及之后呈现以下特点：

1. 原厂状态： 富士通/Cypress可能已将其列为“不推荐用于新设计”（NRND）或“停产”（EOL）产品。主要生产和供货已转向更先进的型号。
2. 分销商库存： 大型授权分销商可能仍有少量库存或提供最后一轮采购（Last Time Buy）服务，但库存数量和型号完整性有限。
3. 独立分销商/现货市场： 这是寻找该型号现货的主要渠道。许多专注于现货和停产元器件的独立分销商可能持有不同批次的库存。采购时需特别注意元器件的出厂年份、封装、是否为翻新品或散新货。
4. 替代方案： 对于新设计，强烈建议考虑原厂或其他厂商（如瑞萨电子、微芯科技、意法半导体等）提供的引脚或功能兼容的升级替代型号，以获得更好的供货保障和技术支持。

四、 最新参考价格（2020年视角与现状）

在2020年及当前环境下，MB89125A的价格受多种因素影响，波动较大：

• 影响因素：
• 供求关系： 停产导致供应收紧，若市场仍有需求（如用于旧设备维修），价格可能上涨。

• 库存状况： 分销商库存量直接影响报价，稀缺型号价格更高。

• 采购数量： 单片样片价格远高于批量采购价。

• 封装与品质： 不同封装、全新原装与散新货价格差异显著。

• 2020年参考范围： 当时，根据封装、采购渠道和数量的不同，单片参考价格大致在2美元至10美元（或等值人民币15元至70元） 之间甚至更高，具体需实时询价。
• 当前注意事项： 如今价格可能因库存进一步消耗而上涨。强烈建议通过多家知名现货商（如富昌电子、友尚集团、TTI等，或国内大型现货平台）进行实时询价对比，并核实货物来源与质量。

五、 集成电路设计概述

MB89125A体现了早期高性能8位MCU的典型设计思路：

1. 架构设计： 采用哈佛或改进哈佛架构，实现指令与数据的并行存取。F²MC-8L核心经过优化，兼顾了代码密度与执行效率。
2. 模块化集成： 在单一硅片上集成了CPU、存储器（ROM、RAM）、定时器、通信接口、A/D转换器等多种外围设备，实现了真正的“系统芯片”（SoC）概念，极大简化了外围电路设计。
3. 低功耗设计： 采用CMOS工艺，并设计有可软件控制的时钟分频、外围模块关断及多种休眠模式，是针对便携式和电池供电应用的关键设计。
4. 工艺技术： 基于当时的CMOS半导体工艺制造，可能在0.35μm或更早期的工艺节点上实现，平衡了性能、功耗和成本。
5. 开发支持： 原厂会提供相应的汇编器、C编译器、仿真器和编程器支持，方便用户进行软件开发与调试。

****： MB89125A是一款在特定历史时期应用广泛的8位微控制器。对于现有设备的维护和少量生产，仍需关注其数据手册、谨慎评估货源与价格。对于全新的产品设计，则应优先选择当前主流且供货稳定的替代方案，以确保项目的长期可行性。
